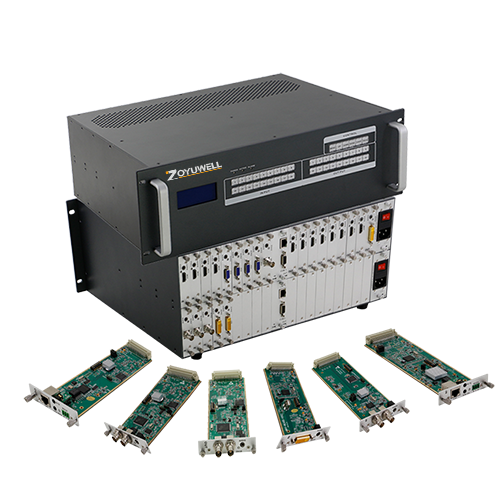

Mini Mix Manager/MDX-200

Mini Mix Manager系列矩阵是ZoyuWell公司新开发出的具有小巧、灵活及集成性高的混合矩阵系列产品，目前共有Mini Mix Manager/MDX-100，Mini Mix Manager/MDX-200两款产品，分别对应9路输入9路输出，18路输入18路输出。智能的EDID切换可以确保每个显示器达到良好的显示效果。Mini Mix Manager矩阵支持常见的视频信号输入输出，如HDMI，DVI，VGA，YPBPR，CVBS，3G/HD/SD-SDI等，支持音频加嵌和解嵌功能，可以将音频信号加嵌到视频信号中，也可以将视频信号里面的音频信号解嵌出来。Mini Mix Manager矩阵还支持控制信号（RS232/IR）的传输。Mini Mix Manager矩阵采用插卡式设计，可实现灵活的现场配置。支持网络多平台友好的预览及操作界面，可对矩阵进行简洁明了的控制。采用可热插拔的冗余电源设计，支持7*24小时不间断运行。

产品特征

产品规格

系统图

下载资料

询盘

· 支持多格式的视频信号输入和输出（HDMI/DP/DVI/VGA/YPBPR/CVBS/SDI）

· 支持输入输出信号的格式转换，分辨率转换，帧率转换，色彩空间转换

· 支持无缝切换，切换过程无黑屏，无蓝屏，无裂屏—净/静切换技术

· 支持跨多平台网页监视及切换，可以实现先看再切的功能，并可以实时查看切换状态

· 支持音频信号的加嵌和解嵌

· 可对视频信号进行分控和联控

· 插卡式设计，采用灵活多变的单卡单路

· 智能EDID切换技术

· 支持HDCP

· 支持网络传输技术，采用HDBaseT技术，传输距离可达70米

· 支持光纤传输技术，传输距离可达10公里

· 双控制系统设计，双电源设计，可支持热插拔，可支持7*24小时不间断运行

产品型号	Mini Mix Manager/MDX-100	Mini Mix Manager/MDX-200
输入输出	9×9	18×18
槽位	9入9出	18入18出
单卡路数	单卡单路	单卡单路
视频信号输入以及分辨率	HDMI(DVI-I)：支持640480-19201200（VESA），480i-4K2K30hz（HDTV） DP（DVI-I）：支持640480-19201200（VESA），480i-4K2K30hz（HDTV） DVI（DVI-I）：支持640480-19201200（VESA） VGA（DVI-I）：640480-19201200（VESA） YPBPR（DVI-I：480i-1080p60（HDTV） CVBS（DVI-I）：NTSC/PAL SDI（BNC）：480i-1080p（SMPTE）网线（RJ45）：70米传输距离，配合MDX-70TR-HBT使用，采用HDBaseT技术光纤（XFP）：10公里传输距离，配合MDX-10KTR-FOX使用
视频信号输出以及分辨率	HDMI(DVI-I)：支持640480-19201200（VESA），480i-4K2K30hz（HDTV） DP（DVI-I）：支持640480-19201200（VESA），480i-4K2K30hz（HDTV） DVI（DVI-I）：支持640480-19201200（VESA） VGA（DVI-I）：640480-19201200（VESA） YPBPR（DVI-I）：480i-1080p60（HDTV） CVBS（DVI-I）：NTSC/PAL SDI（BNC）：480i-1080p（SMPTE）网线（RJ45）：70米传输距离，配合MDX-70TR-HBT使用，采用HDBaseT技术光纤（XFP）：10公里传输距离，配合MDX-10KTR-FOX使用
音频信号	20HZ～20KHZ,±0.05dB
控制	前面板按键控制，RS232和LAN
电源	100～240V，50-60HZ,可热插拔单电源	100～240V，50-60HZ,可热插拔双电源
功耗	17W（空载）	21W（空载）
机箱类型	金属
机箱尺寸	2U	4U
重量	6Kg（不含卡）	12.5Kg（不含卡）
工作温度	-10℃-50℃
存储温度	-25℃-55℃
