DVP-803

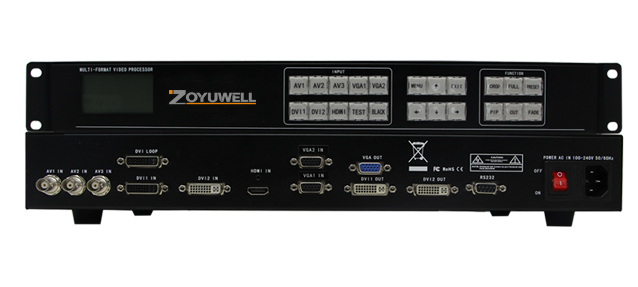

本设备是一款LED图像处理器，支持一共8路多组不同格式的输入信号（3路CVBS信号，2路DVI信号，2路VGA信号，1路HDMI信号），支持3路（2路DVI信号和1路VGA信号）输出，输入信号之间可以设置无缝切换、淡入淡出切换，可以自定义双画面（PIP / POP）显示模式，多种显示效果一键切换，单机输出分辨率可达2048X1152 @60Hz。采用前面面板按键可方便对设备进行操作，同时前置一块大型的LCM显示，方便实时操作。

产品特征

产品规格

系统图

下载资料

询盘

◆ 支持多种信号输入，采用了视频处理算法（Faroudja® DCDI，Faroudja® DCDI，Faroudja® TureLife™），确保信号输出时能够得到完美的显示效果

◆ 支持 HDMI 1.3a (带HDCP) 全数字高清1080p输入

◆ 输入信号切换时支持无缝切换、淡入淡出切换

◆ 支持4种自定义双画面（PIP / POP）模式，多种显示效果一键切换

◆ 输入信号热备份功能，保障显示稳定可靠

◆ 支持画面冻结功能（Freeze），支持一键黑屏

◆ 便捷的面板按键操作，LCM直观显示，RS232串口协议支持全部操控和设置

◆ 24/7应用，高可靠、稳定性

输入信号
类型/数量	3×CVBS 2×VGA（RGBHV） 1×HDMI（1.3a with HDCP ） 2×DVI
视频制式	PAL/NTSC
复合视频幅度阻抗	1V（p_p）/ 75Ω
VGA格式	PC（VESA）≤2048x1152 @60Hz
VGA幅度阻抗	R、G、B = 0.7 V（p_p）/ 75Ω
DVI 格式	SD/HD（CEA -861）≤1920x1080P @60Hz PC（VESA）≤2048x1152 @60Hz
HDMI格式（HDCP）	SD/HD（CEA -861）≤1920x1080P @60Hz PC（VESA）≤2048x1152 @60Hz
输入端子	VGA：15pin D-Sub(雌) DVI：24+1 DVI_D HDMI：HDMI-A 视频：BNC
输出信号
类型/数量	1×VGA（RGBHV） 2×DVI
VGA/DVI分辨率	1024×768@60Hz 1280×720@50/60Hz 1440×900@60Hz 1280×1024@60Hz 1600×1200@60Hz 1680×1050@60Hz 1024×1920@60Hz 1920×1080p@50/60Hz 1920×1200@60Hz 1024×1280@60Hz 1536×1536@60Hz 2048×640@60Hz 2048×1152@60Hz 2304×1152@60Hz 2560×816@60Hz
输出端子	VGA OUT：15pin D-Sub(雌) DVI OUT：24+5 DVI_I
其它
控制	面板按键，RS232
供电功耗	100-240VAC 50/60Hz 35W
环境温度	5-40 ℃
环境湿度	15-85%
尺寸	60mm（高）×280mm（宽）×484mm（长）
重量（毛重）	5.0 Kg
重量（净重）	3.2 Kg
