HBT-DVI-70TR是一款经济实用型的远距离传输DVI信号的传输设备，通过单根普通网线传输高分辨率的DVI信号，传输距离可以达到70米。HBT-DVI-70TR共有发射器和接收器两部分组成，HBT-DVI-70T为发射器，可以将DVI信号转换成为单根网线传输。HBT-DVI-70R为接收器，将高清网络信号还原成为DVI信号。HBT-DVI-70T和HBT-DVI-70R要配合应用，同时可以传输控制信号RS232和红外信号IR。HBT-DVI-70TR采用ZOYUWELL独特的视频处理设计，产品支持分辨率可达4096*2160/30Hz，支持3D，支持传输全高清信号达70米。采用普通网线进行高清HDMI信号传输，替代昂贵而且布线不方便的HDMI线缆，既节约成本又带来了施工上的便利，而且可以利用原有布线网络，轻松实现影音远距离传输。
◆ 设备小巧玲珑，靠单根网线进行传输，支持POC供电功能。
◆ 采用高清数字码流传输全高清1080p@60Hz信号可达70米
◆ 支持高深度色彩空间24bit/30bit/36bit的（RGB或者YCbCr）色深。支持RGB444，YUV444，
YUV422色彩空间，可以传输色阶精确的图像
◆ 支持EDID和DDC2B标准，设备之间可以智能自动匹配分辨率和显示模式
◆ 拥有版权保护机制（HDCP）功能。
◆ 支持扩展色域：支持x.v.Color,它使显示设备可以显示出生动、自然的色彩。
◆ 支持多通道数字无压缩音频：支持192KHz、24bit的数字音频，支持环绕立体声
Dolby TrueHD和DTS-HD Master Audio高清音频信号传输。
◆ 支持控制信号传输功能，可以传输RS232\IR等控制性号。
◆ 分辨率兼容性可适应HDTV和VESA的所有常规标准
◆ 视频带宽可高达到10.2Gbps
◆ 内设保护缓冲保护机制可以实现热插拔功能，即插即用
型号
HBT-DVI-70T

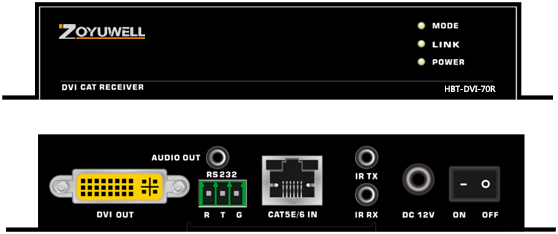

HBT-DVI-70R
输入信号
DVI×1、Rs232×1、IR RX
HDBaseT 、IR TX
输出信号
支持分辨率
480i, 576i, 480p, 576p, 720p, 1080i, 1920 x 1080p up to 60Hz
色彩
1080p:24Bit 色深
像素时钟
297MHz
音频
立体声
运行温度范围
32°F 至 95°F (0°C 至 35°C) 10% 至 90%, 非冷凝
电源
12V 直流电 2A (每个电源接口)
能量消耗
≤11W (Pair)
ESD 保护
±8 kV (气隙放电) ±4 kV (接触放电)
过载保护
IEC 61000-4-4 40A (5/50ns) IEC 61000-4-5 25A (8/20μs)
快速瞬变/爆发
数据通讯线：1千伏 电源线：2千伏
电缆规格
提示: Zoyuwell建议使用连接到T568B标准的直通类别电缆。
电缆类别
范围
支持视频
Cat5e/6
80m
1080p @ 60Hz 36/48bit
一般信息
尺寸(WxHxD)
152mm × 27mm × 96mm
重量
170g (each)
认证
CE, FCC, RoHS
