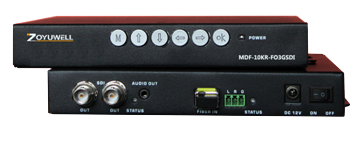

MDF-10KTR-FO3GSDI是卓宇威尔推出的一款SDI/HD-SDI/3G-SDI+LR单芯单模光纤延长器，仅仅需要一根光纤即可将SDI/HD-SDI/3G-SDI+LR视频信号和音频信号延长至10公里。整个传输过程无任何压缩，无任何延时，信号传输后无任何损耗，完全再现信号源端画质。MDF-10KTR-FO3GSDI由两部分组成，MDF-10KT-FO3GSDI是发射端， 将SDI/HD-SDI/3G-SDI+LR信号转换成为单根光纤信号。MDF-10KR-FO3GSDI是接收端，将光纤信号还原成为SDI/HD-SDI/3G-SDI+LR信号，从而在显示设备上进行显示。产品采用单根光纤，在节约传输介质成本的同时，也简化了安装，无RFI/EMI辐射干扰或视频质量损耗，保障数据安全，而且可以做到真正的电气隔离，布线变得很简单。产品的光模块采用通用的SPF+封装，可根据现场距离以及所布光纤选用不同的光纤模块。
1. 采用单根光纤线传输SDI/HD-SDI/3G-SDI+LR视频信号和音频信号，传输距离为10公里。接口采用BNC接
口，并支持一路SD/HD/3G-SDI信号环输出
2. 支持SDI/HD-SDI/3G-SDI+LR模式下任意分辨率，支持1920×1200@60Hz和1080p60Hz
3. 纯光纤设计，无RFI/EMI，真正的电气隔离
4. 自适应各种应用环境，无需任何调节，图像传输过程中无衰减
5. 光模块采用标准SFP+封装，可根据现场环境现场更换
型号
MDF-10KTR-FO3GSDI
规格
SD/HD/3G-SDI+LR单芯光纤传输器
输入输出
发射端： 1* SD/HD/3G-SDI输入，1*Audio信号输入，1* SD/HD/3G-SDI环出，1*LC型光纤多模（单模）信号输出
接收端：1*LC型光纤多模（单模）信号输入，1* SD/HD/3G-SDI输出，1* SD/HD/3G-SDI环出，1*Audio信号输出
协议
VESA，HDTV
分辨率
640*480p@60Hz---1920*1200@60Hz（VESA标准）
480i-1080p60Hz（HDTV标准）
电源
5V 4A
尺寸
154mm/144mm/44mm(W/H/D)（发射接收一样）
重量
0.8Kg（发射接收一样）
工作温度
0℃ - 50℃
存储温度
-25℃ - 85℃
