SDI-MAV

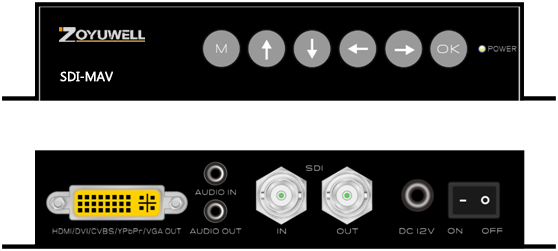

Zoyuwell的SDI-MAV是一款万能音视频信号转换器，接受SD / HD/3G-SDI信号，可以转换成多种视频格式，包括HDMI、DVI、VGA、YPBPR和CVBS。模拟视频和音频信号可以加嵌为SDI信号。SDI信号可以解嵌为模拟视频和音频信号。通过前面板按键可对分辨率、色彩空间、大小等进行设置。SDI-MAV精致的外观及易安装性满足各类应用环境。

产品特征

产品规格

系统图

下载资料

询盘

◆ SD/HD/3G-SDI 信号转换到HDMI、DVI、VGA、YPBPR和CVBS信号

◆ 支持音频嵌入到SDI信号

◆ 高级缩放引擎，30位处理和1080i隔行 – 图像缩放、视频格式转换，30位精度可提高色彩准确度和

画面表现细节。1080i高清信号源的高性能隔行扫描技术可优化画面质量。

◆ 多视频信号输出 – 同时输出HDMI、CVBS、YPBPR/VGA (必须选择YPBPR或VGA信号)

◆ 多音频信号输出 – 音频同时输出HDMI信号和3.5mm连接器

视频输入

数量/信号类型…………………………….. SD/HD/3G-SDI

连接器………………………………………… BNC

分辨率范围…………………………………. 480p, 576p, 720p, 1080i, 1080p

视频输出

数量/信号类型…………………………….. HDMI, DVI, VGA, YPBPR和CVBS

SD/HD/3G-SDI

连接器………………………………………… DVI-I, BNC

缩放分辨率……………………………...... 1024x768, 1024x1024, 1280x800, 1280x1024, 1360x768,

1400x1050, 1440x900, 1600x1200, 1920x1200,

480p, 576p, 720p, 1080i, 1080p

音频输入

数量/信号类型…………………………….. 不均衡立体声

连接器………………………………………… 3.5 mm TRS 接口

音频输出

数量/信号类型…………………………….. 3不均衡立体声

连接器………………………………………… 3.5 mm TRS接口和HDMI视频共享

一般信息

电源……………………..……………………. 外用

输入: 100-240 VAC, 50-60 Hz

输出: 12 VDC, 2A, 20 watts

温度/湿度…………………………………… 储存: -40 至+158 ˚F (-40 至 +70 ˚C) / 10% 至 90%,非冷凝

运行: +32 至 +122 ˚F (0 to +50 ˚C) / 10% 至 90%,非冷凝

机箱尺寸………………………………....… 2.7 cm H x 9.6 cm D x 15.2 cm W

机箱重量………………………………....… 1.3 lbs (0.6 kg)

监管证书

安全……………………………………..….… CE, Rohs

EMI/EMC…………………………………….. CE, FCC Class A

MTBF………………………………………..… 30,000 hours

保修………………………………..………….. 部件和人为损伤3年

附件选配

DVI-HDMI适配器（用于HDMI输出）

DVI-VGA适配器（用于VGA输出）

DVI-4RCA 适配器 (用于YPBPR或 CVBS 输出)
